Konstruktionsritningar är detaljerade och tekniska dokument som används för att beskriva hur en byggnad, struktur eller produkt ska konstrueras. Dessa ritningar fungerar som en visuell guide för ingenjörer, arkitekter och byggarbetare, och de innehåller specifikationer som dimensioner, material och byggmetoder. Konstruktionsritningar är avgörande för att säkerställa att alla involverade parter har en gemensam förståelse för projektet och dess krav.

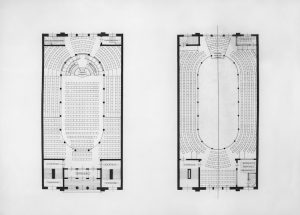

De kan också inkludera detaljer om elektriska och VVS-system, vilket gör dem till en central del av byggprocessen. Ritningarna kan variera i komplexitet beroende på projektets omfattning. En enkel konstruktion kan kräva grundläggande ritningar, medan mer komplexa projekt kan behöva flera olika typer av ritningar, inklusive planritningar, snitt och detaljerade vyer.
Konstruktionsritningar är inte bara viktiga för själva byggprocessen; de fungerar också som juridiska dokument som kan användas för att säkerställa att byggnormer och regler följs.
Sammanfattning
- Konstruktionsritningar är detaljerade illustrationer som visar dimensioner, material och andra tekniska specifikationer för att skapa en byggnad eller produkt.
- För att skapa konstruktionsritningar behövs verktyg som CAD-program, linjaler, skalor och ritningspapper.
- Noggranna och korrekta konstruktionsritningar skapas genom att följa standarder och använda exakta mätningar och skisser.
- Säkerhetsföreskrifter och regler måste följas noggrant för att säkerställa att konstruktionsritningar är säkra att använda och följa under byggprocessen.
- Vanliga misstag att undvika inkluderar felaktiga mätningar, bristande noggrannhet och felaktig användning av symboler och markeringar.
- Det är bäst att anlita en professionell för att skapa konstruktionsritningar när projektet är komplext, kräver specialiserad kunskap eller när hög precision är avgörande.
Vilka verktyg behövs för att skapa konstruktionsritningar?
Digitala verktyg
Dagens ingenjörer och arkitekter använder ofta CAD-program (Computer-Aided Design) för att skapa exakta och detaljerade ritningar. Dessa program erbjuder funktioner som 3D-modellering, vilket gör det möjligt att visualisera projektet innan det påbörjas.
Andra verktyg
Utöver CAD-program kan även andra verktyg vara användbara. Till exempel kan skannrar användas för att digitalisera handritade skisser, medan skrivare av hög kvalitet är viktiga för att producera fysiska kopior av ritningarna.
Standardiserade mallar och symboler
Det är också viktigt att ha tillgång till standardiserade mallar och symboler som används inom branschen, vilket kan underlätta skapandet av ritningar och säkerställa att de följer gällande normer.
Hur man skapar noggranna och korrekta konstruktionsritningar
Att skapa noggranna och korrekta konstruktionsritningar kräver både teknisk kunskap och en systematisk arbetsmetod. Först och främst är det viktigt att samla in all nödvändig information om projektet, inklusive platsens specifikationer, byggnormer och kundens krav. Genom att ha en tydlig förståelse för dessa faktorer kan ritningsskaparen säkerställa att alla aspekter av konstruktionen beaktas.
När informationen har samlats in bör ritningsskaparen börja med att skissa en grov plan. Denna skiss fungerar som en grund för de mer detaljerade ritningarna som kommer senare. Det är viktigt att använda rätt mått och proportioner från början för att undvika problem längre fram i processen.
Efter att den grova skissen har godkänts kan detaljerna läggas till, inklusive materialval, dimensioner och specifika byggmetoder. Att regelbundet granska och revidera ritningarna under skapelseprocessen är avgörande för att säkerställa noggrannhet.
Säkerhetsföreskrifter och regler att följa vid skapandet av konstruktionsritningar
Säkerhet är en av de mest kritiska aspekterna vid skapandet av konstruktionsritningar. Det finns ett antal föreskrifter och regler som måste följas för att säkerställa att byggprojektet uppfyller alla säkerhetsstandarder. Dessa regler kan variera beroende på land och region, men de syftar alltid till att skydda både arbetare och framtida användare av byggnaden.
En viktig del av säkerhetsföreskrifterna är att inkludera nödutgångar, brandlarm och andra säkerhetssystem i ritningarna. Det är också viktigt att beakta ergonomiska aspekter i designen, särskilt i kommersiella byggnader där många människor kommer att vistas. Genom att följa dessa regler kan man minimera riskerna för olyckor och skador under både byggprocessen och den framtida användningen av byggnaden.
Vanliga misstag att undvika när man skapar konstruktionsritningar
Det finns flera vanliga misstag som ofta görs vid skapandet av konstruktionsritningar, och det är viktigt att vara medveten om dessa för att undvika kostsamma revideringar senare i processen. Ett av de mest frekventa misstagen är bristen på noggrannhet i mått och proportioner. Även små felaktigheter kan leda till stora problem när det kommer till själva byggandet, så det är avgörande att dubbelkolla alla mått innan ritningarna slutförs.
Ett annat vanligt misstag är att inte inkludera tillräckligt med detaljer i ritningarna. Om viktiga specifikationer saknas kan detta leda till missförstånd mellan olika parter involverade i projektet. Det är också viktigt att se till att alla symboler och termer som används i ritningarna är standardiserade och lätta att förstå.
Genom att undvika dessa misstag kan man säkerställa en smidigare byggprocess och ett mer framgångsrikt slutresultat.
När är det bäst att anlita en professionell för att skapa konstruktionsritningar?
Förbättrad kvalitet och effektivitet
Professionella ingenjörer och arkitekter har den erfarenhet och kunskap som krävs för att skapa ritningar som inte bara uppfyller kundens krav utan också följer alla gällande regler och standarder. Detta kan spara tid och pengar på lång sikt genom att minimera risken för felaktigheter och revideringar.
När expertisen är nödvändig
Det finns också situationer där det kan vara nödvändigt att anlita en professionell, till exempel när det gäller större byggprojekt eller när specifika tekniska krav måste uppfyllas. I sådana fall kan det vara värt att investera i expertis för att säkerställa att allt går smidigt från början till slut.
Allt du Bör Tänka på” kan hittas på konstruktionsritningar.net. Där kan du hitta mer information och resurser för att skapa dina egna konstruktionsritningar. Om du behöver ytterligare hjälp eller har frågor kan du även besöka kontaktsidan för att komma i kontakt med experter inom området.
FAQs
Vad är konstruktionsritningar?
Konstruktionsritningar är detaljerade ritningar som används inom arkitektur och ingenjörsvetenskap för att visa dimensioner, material och konstruktion av en byggnad eller en produkt.
Vad är syftet med konstruktionsritningar?
Syftet med konstruktionsritningar är att ge en detaljerad och exakt beskrivning av hur en byggnad eller produkt ska konstrueras. Ritningarna används av arkitekter, ingenjörer, entreprenörer och byggare för att förstå och genomföra konstruktionen.
Vad behöver man tänka på när man gör konstruktionsritningar själv?
När man gör konstruktionsritningar själv är det viktigt att ha kunskap om relevanta byggnormer och konstruktionsprinciper. Det är också viktigt att vara noggrann och använda rätt verktyg och programvara för att skapa exakta och lättlästa ritningar.
Vilka verktyg och programvara kan man använda för att skapa konstruktionsritningar själv?
Det finns olika verktyg och programvara som kan användas för att skapa konstruktionsritningar själv, inklusive CAD-program (Computer-Aided Design), ritningspennor, linjaler och mätverktyg.
Vad är fördelarna med att skapa konstruktionsritningar själv?
Att skapa konstruktionsritningar själv ger en ökad förståelse för konstruktionsprocessen och kan spara pengar genom att undvika att anlita en professionell ritare. Det ger också möjlighet att anpassa ritningarna efter specifika behov och önskemål.
