Konstruktionsritningar är detaljerade och tekniska dokument som används inom bygg- och ingenjörsbranschen för att visualisera och planera olika typer av projekt. Dessa ritningar fungerar som en vägledning för byggare, ingenjörer och arkitekter, vilket gör det möjligt för dem att förstå hur en struktur ska konstrueras, vilka material som ska användas och hur olika komponenter samverkar. Syftet med konstruktionsritningar är att säkerställa att alla involverade parter har en gemensam förståelse av projektets krav och specifikationer, vilket minimerar risken för misstag och förseningar under byggprocessen.
Konstruktionsritningar kan också fungera som juridiska dokument, eftersom de ofta krävs för att få bygglov och andra tillstånd. Genom att ha en tydlig och noggrant utarbetad ritning kan projektledare och entreprenörer säkerställa att de följer gällande byggnormer och regler. Dessutom kan dessa ritningar användas för att kommunicera med kunder och intressenter, vilket gör det möjligt för dem att visualisera det slutliga resultatet innan byggandet påbörjas.
Sammanfattning
- Konstruktionsritningar är detaljerade tekniska ritningar som används för att kommunicera design och konstruktion av en produkt eller struktur.
- Syftet med konstruktionsritningar är att ge exakta och detaljerade instruktioner för tillverkning, konstruktion och underhåll av en produkt eller struktur.
- De olika typerna av konstruktionsritningar inkluderar planritningar, sektionsritningar, detaljritningar och sammanställningsritningar.
- Grundläggande symboler och termer att känna till inkluderar måttsättning, skala, symboler för olika material och olika typer av linjer.
- En steg-för-steg guide för att läsa och förstå konstruktionsritningar inkluderar att förstå ritningens syfte, identifiera olika delar och tolka symboler och mått.
De olika typerna av konstruktionsritningar

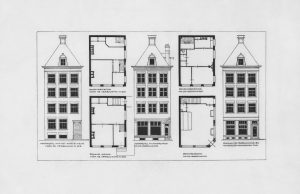

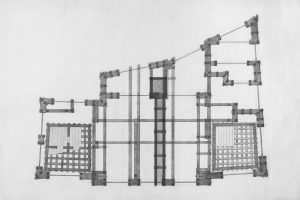

Det finns flera olika typer av konstruktionsritningar, var och en med sitt specifika syfte och fokus. En av de mest grundläggande typerna är planritningar, som visar en översiktlig vy av en byggnad eller struktur från ovan. Dessa ritningar ger en tydlig bild av rummens layout, väggar, dörrar och fönster, samt hur olika utrymmen förhåller sig till varandra.
Planritningar är avgörande för att förstå den övergripande designen och flödet i en byggnad. En annan viktig typ av konstruktionsritning är snitt- och detaljritningar. Snitt- och detaljritningar ger en mer djupgående insyn i specifika delar av en struktur, vilket gör det möjligt för ingenjörer och byggare att se hur olika komponenter är konstruerade och samverkar.
Dessa ritningar kan inkludera information om materialval, dimensioner och installationsmetoder, vilket är avgörande för att säkerställa att byggprocessen genomförs korrekt.
Grundläggande symboler och termer att känna till
För att effektivt kunna läsa och förstå konstruktionsritningar är det viktigt att känna till några grundläggande symboler och termer. Symboler används för att representera olika byggkomponenter, såsom väggar, dörrar, fönster och elektriska installationer. Till exempel kan en enkel linje representera en vägg, medan en dubbel linje kan indikera en bärande vägg.
Utöver symboler är det viktigt att förstå termer som används inom konstruktionsritningar. Begrepp som ”skal” refererar till proportionerna i ritningen jämfört med den verkliga storleken på objektet.
Att förstå skalan är avgörande för att kunna tolka mått korrekt. Andra viktiga termer inkluderar ”höjd”, ”djup” och ”bredd”, som alla hjälper till att definiera dimensionerna av olika element i ritningen.
Steg-för-steg guide för att läsa och förstå konstruktionsritningar
Att läsa konstruktionsritningar kan verka överväldigande vid första anblicken, men med rätt metodik kan processen bli mycket enklare. Först och främst bör man börja med att identifiera ritningens titelblock, som vanligtvis innehåller viktig information såsom projektets namn, datum, skala och namnen på de personer som har arbetat med ritningen. Detta ger en bra översikt över vad ritningen handlar om.
Nästa steg är att bekanta sig med symbolerna som används i ritningen. Genom att ha en symbolnyckel till hands kan läsaren snabbt identifiera vad varje symbol representerar. Det är också viktigt att titta på skalan för ritningen; detta hjälper till att översätta mått från ritningen till verkligheten.
När man har en grundläggande förståelse för dessa element kan man börja analysera själva ritningen, titta på planlösningen och notera hur olika rum och utrymmen är organiserade.
Vanliga misstag att undvika när man tolkar konstruktionsritningar
När man tolkar konstruktionsritningar finns det flera vanliga misstag som kan leda till missförstånd eller felaktiga beslut. Ett av de mest frekventa misstagen är att inte ta hänsyn till skalan korrekt. Utan en korrekt förståelse av skalan kan man lätt överskatta eller underskatta storleken på olika element, vilket kan få allvarliga konsekvenser under byggprocessen.
Ett annat vanligt misstag är att ignorera detaljerna i snitt- och detaljritningar. Många läsare fokuserar enbart på planritningarna och missar därmed viktig information som kan påverka konstruktionen.
Dessutom bör man alltid dubbelkolla mått och specifikationer innan man påbörjar arbetet, eftersom små fel kan leda till stora problem senare i processen.
Användbara verktyg och resurser för att förbättra förståelsen av konstruktionsritningar
Utbildning och workshops
En av de mest effektiva metoderna är att delta i utbildningskurser eller workshops som fokuserar på teknisk ritning och konstruktion. Dessa kurser erbjuder praktisk erfarenhet och vägledning från experter inom området, vilket kan vara ovärderligt för både nybörjare och mer erfarna yrkesverksamma.
Online-resurser
Dessutom finns det många online-resurser, inklusive videolektioner och interaktiva plattformar, som erbjuder steg-för-steg-instruktioner om hur man läser konstruktionsritningar. Många av dessa resurser inkluderar exempel på riktiga ritningar, vilket gör det möjligt för användare att öva sina färdigheter i en verklig kontext.
Bygg upp din kompetens
Genom att kombinera teoretisk kunskap med praktisk tillämpning kan individer bygga upp sin kompetens inom området och bli mer självsäkra i sin förmåga att tolka konstruktionsritningar korrekt.
